USB Type-C数据线解析,为什么可以正反插

返回列表 来源: 发布日期: 2022.03.30

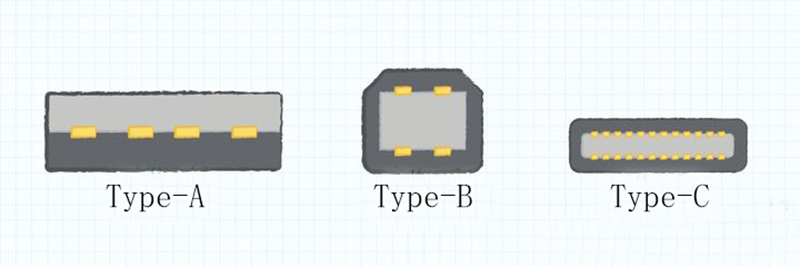

USB Type-C是相对USB Type-A和USB Type-B来说的:

3.30-1


它的形状更扁平,方便把设备做的更薄。注意USB Type-C并没有绑定到USB 3.0/3.1,理论上来说USB Type-C也可以应用到USB 2.0甚至1.1中,它不关心在其上传递的是那种协议。在这点上,USB Type-C只是更方便的一种新的USB接口罢了。除此之外,它还提供USB Type-A/B之外更多新的特性,如PD等。

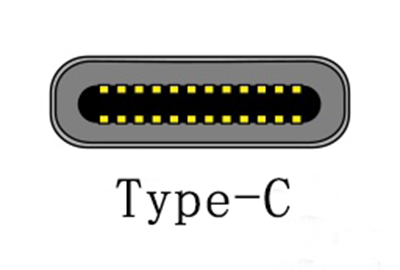

USB Type-C为什么可以正反插?USB Type-C在设计之初就考虑了这个问题,它的设计宗旨之一是180度翻转对称。首先外形是这样:

3.30-2

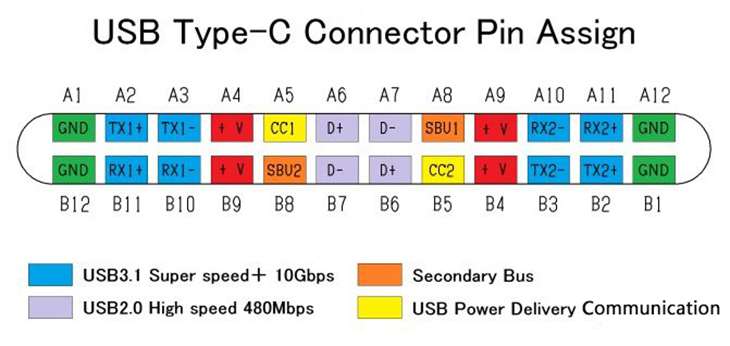

关键是USB Type-C的pin脚(引脚)设计的十分有艺术性。USB Type-C母头(插座),也就是设备端是这样:
3.30-3
180度旋转对称的,24根pin。比较有趣的是传输数据的两对TX1/RX1和TX2/RX2,如果你仔细观察,会发现如果180度翻转接口,TX1/TX2,RX1/RX2刚好对调过来:

3.30-4


设计的十分巧妙,不得不佩服。注意这里并不是靠傻傻的在正反两面都弄上一样的接口,靠冗余来提供这个特性,TX1/TX2,RX1/RX2都可以正常使用。在USB 3.1中,其中一对传输,一对充电;USB 3.2都可以传输,十分简单高效。
